石化管道泄漏监测系统

一、行业背景



石油和天然气最为经济的长距离输送方式是管道运输，长输油气管道长期运行在野外环境，受到管道腐蚀、管道自身缺陷、自然灾害和人为破坏等影响，存在泄漏风险，由于管道泄露会造成资源浪费和环境污染，甚至会造成火灾、爆炸、中毒、伤亡等恶性事故。因此对管道进行实时泄漏监测，及时发现泄漏和预报隐患是十分重要，管道泄露监测与控制技术已经成为管道安全运行的关键问题。引起管道泄露的原因可分为常规损坏和人为破坏两种，常规损坏主要是由于管线老化、管壁腐蚀等引起；人为破坏则主要是以盗窃油、气为目的钻孔破坏。如果管道发生了泄漏，液体和气体本身具有温度特性，这种属性与周围环境是不同的。在大多数情况下，这种温度差异是十分微小的(大坝坝体的水泄漏)。有的情况下其温度差异是十分大的（例如，天然气-120℃-160℃ ,或乙烯-110℃）。通过监测周围环境的温度变化，分布式光纤测温传感器既可以监测泄漏的状况，也能定位出泄漏点，定位精度低于 1m。



二、解决方案



油气管道泄漏监测系统主要由分布式光纤测温主机及相应的测温光缆组成，对管道的温度进行连续线型实时在线监测，从而监测管道泄漏情况。整套监测系统通过其测温控制主机通讯接口或干接点继电器端子与管道SCADA系统相连，并负责向其提供报警信息及运行和故障信号。

当管道某处发生泄漏时，系统监测到温度急剧变化，快速识别风险；对某一段管道在一段时间内监测温度逐渐变化，则可判断管道异常存在泄漏风险。系统能准确定位故障地点，为管道故障抢修，缩短时间，为客户提高经济效益及避免人员伤亡。

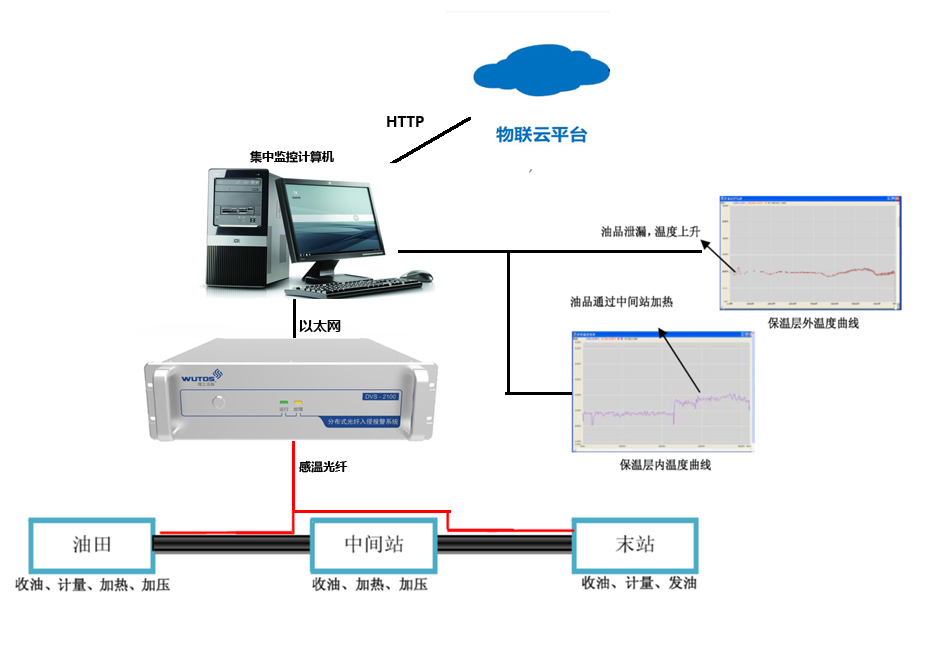

三、系统组网



四、方案特点与优势



1. 油气管道长距离分布式监测，实时监测无盲点，最长监测距离达1000km；

2. 从现场到控制室的传输线路全部以石英为工作介质，无工作电流（防爆），本质绝缘、抗电磁微波干扰，耐腐蚀、耐老化；

3. 可采用随油气管道直埋敷设的通信光缆作为传感器，不用另行敷设感温光缆；

4. 将先进的GIS地理信息系统的核心技术应用于油气管道监测，代替人工巡检，快速定位泄漏点，并提供GPS坐标，提高管线的运维监管水平；

5. 支持向上级SCADA等系统传输数据，便于统一管理和维护；
